Re:Re:Re:Re:Qu'y a t-il dans le trou ?

de Halbeher André (18/06/2024 13:25:56)
en réponse à Re:Re:Re:Qu'y a t-il dans le trou ? de philippe couderchon (18/06/2024 01:00:16)

Bonjour à tous,

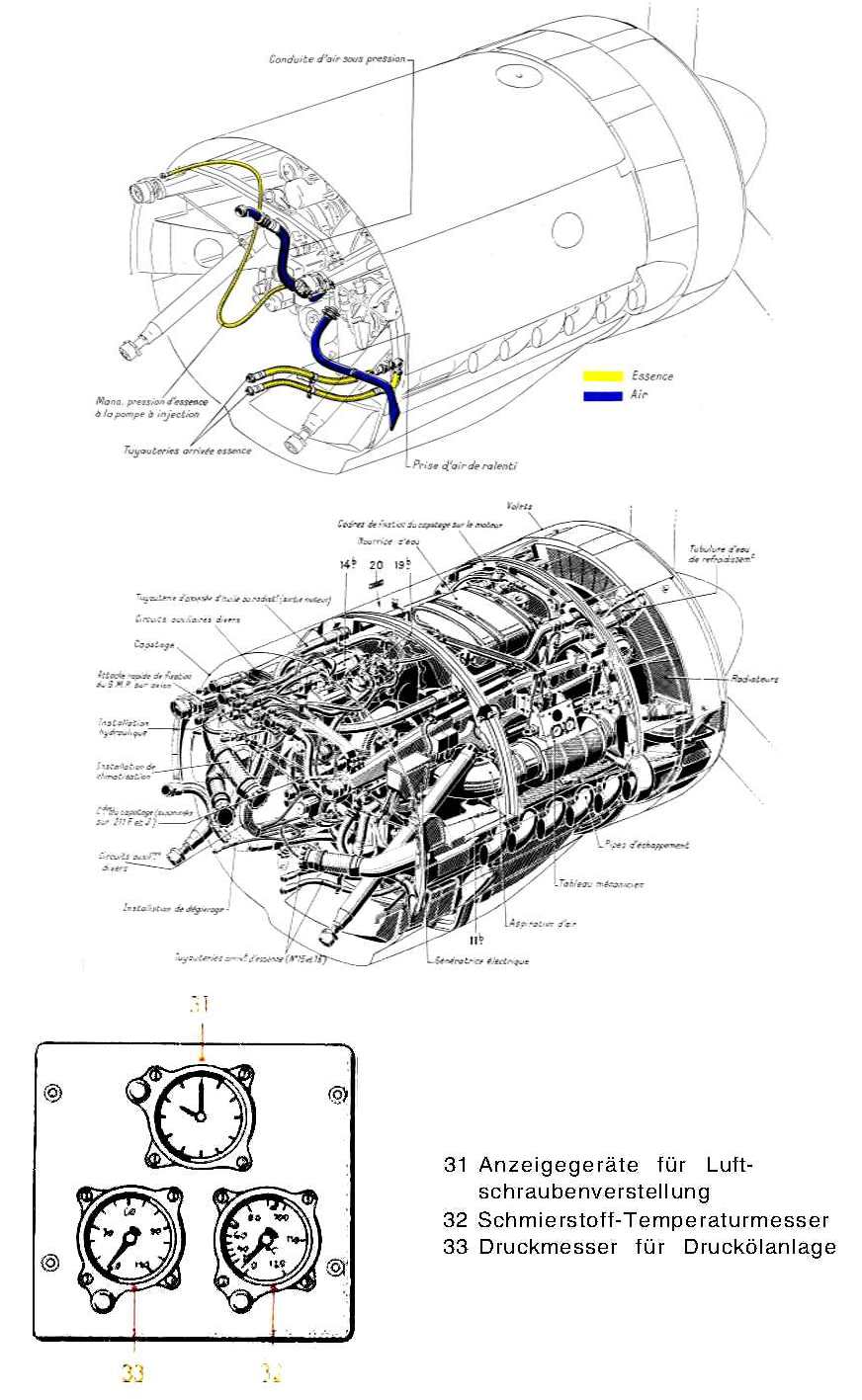

Voici quelques dessins complémentaires.
On voit que ce panneau était celui de gauche.
Les instruments du petit tableau, pression en sortie de pompe hydraulique, température huile moteur et pas d’hélice, avaient un système d’éclairage, différent sur les photos de Philippe à celui du dessin.
On remarquera que sur le dessin et sur la photo du tableau inversé de Philippe l’indicateur de pas d’hélice est absent.
On peut en faire une devinette, pourquoi cette absence ?

Bonne après midi

André
